Sơ đồ quấn dây motor 3 pha chính xác nhất

Để có thể chuyển đổi năng lượng điện trở thành cơ năng và cung cấp mô men lực cho máy móc thì không thể thiếu vai trò của động cơ điện 3 pha. Bên cạnh đó, động cơ này còn mang đến rất nhiều các tính năng vượt trội khác mà các loại động cơ khác không có được. Nhưng để quấn dây motor 3 pha cho loại động cơ này thì không phải là ai cũng rành.

Để có thể thực hiện quấn dây thành công thì chúng ta phải hiểu biết sơ đồ quấn dây motor 3 pha một cách chính xác. MITACO xin được chia sẻ rõ hơn cùng các bạn về sơ đồ quấn dây motor 3 pha qua bài viết dưới đây nhé!

Các bước quấn dây trong động cơ 3 pha

Trước khi đi vào sơ đồ quấn dây motor 3 pha, hãy cùng MITACO tìm hiểu về các bước quấn dây một cách chi tiết dưới đây:

Bước 1: Làm khuôn quấn dây
Tính chu vi và gia công khuôn quấn dây dựa vào kích thước cụ thể đã được tính.
Bước 2: Lót cách điện cho bộ dây
Lót cách điện miệng rãnh, thân rãnh, nêm chèn cách điện và cuối cùng là cách điện đầu bối dây. Cần lưu ý:

• Sử dụng các vật liệu làm bằng tre hay là gỗ phíp để nêm chèn cách điện, Ngoài việc tăng cường cách điện thì các vật liệu này còn tăng độ bền cơ cho bối dây.
• Cách điện rãnh và cách điện phần miệng rãnh thường được làm bằng chất liệu giấy cách điện. Loại giấy này có độ dày khoảng 0,2 mm, kích thước phù hợp phần rãnh Stato.
• Sử dụng giấy cách điện với độ dày khoảng 0,1mm để cách điện ở đầu các bối dây thường.

>>>Xem thêm:  Hướng dẫn cách đấu motor 3 pha thành 1 pha đầy đủ nhất

Bước 3: Quấn dây lên trên khuôn

• Quấn thử một bối dây, sau đó lồng trực tiếp bối dây vào trong rãnh stato rồi điều chỉnh sao cho phù hợp với phần khuôn đã tạo.

• Tiến hành quấn hết các bối dây còn lại.

• Các vòng dây cần quấn sao cho song song và đều nhau, không nên để chúng chồng chéo lên nhau.

• Trong trường hợp cần nối dây thì cần phải đảm bảo các mối nối đều được đặt ở vị trí đầu dây. Mối nối phải được hàn chì một cách cố định và được cách điện bằng ống gen.

Bước 4: Lồng dây vào trong rãnh

• Trước khi lồng dây, chúng ta cần phải chú ý quan sát vỏ động cơ để có thể đưa đầu dây về phía có lỗ hổng để dây có thể luồn ra luồn vào, đồng thời đấu vào hộp đấu dây của động cơ.
• Đặt cạnh bối dây vào trong phần rãnh theo thứ tự.
• Lần lượt gạt từng sợi dây đi qua khe rãnh vào nằm gọn trong các lớp giấy cách điện.
• Giữ các cạnh sao cho thẳng rồi dùng dao để đẩy từ từ từng sợi dây vào bên trong rãnh Stato.
• Dùng tay để đẩy cách điện trong miệng rãnh vào rãnh.
• Nắn 2 đầu của bối dây để có thể tạo ra không gian rộng cho việc lồng ghép các bối dây còn lại.

Bước 5: Lót giấy cách điện giữa các nhóm bối dây
Giữa các nhóm của bối dây phía ngoài rãnh cần có thêm lớp giấy cách điện để có thể phân lớp các nhóm bối dây ở giữa của các pha vào với nhau.

Bước 6: Đấu dây điện

• Đấu liên kết các nhóm của bối dây, tại chỗ nối liên kết thì bạn phải được lồng ống gen giúp cách điện.
• Dùng dây điện có chất liệu mềm nhiều sợi với 2 màu khác nhau để tiến hành nối các đầu dây ra.

Bước 7: Đai dây

• Nắn tròn đều và đủ rộng hai đầu dây của Stato để có thể đưa roto vào một cách dễ dàng.
• Tiến hành đai dây tại các vị trí có sự giao nhau của 2 nhóm bối dây.

Bước 8: Kiểm tra bộ dây
Kiểm tra lần cuối để đảm bảo cho động cơ có độ an toàn và vận hành theo đúng nguyên lý hoạt động của chúng.

>>>Tham khảo:  Tìm hiểu nguyên lý hoạt động và sơ đồ đấu dây của 6 mạch đảo chiều động cơ 3 pha

Sơ đồ quấn dây motor 3 pha

Với mỗi loại động cơ có số rãnh khác nhau thì chúng ta cũng cần phải tính toán để ra công thức phù hợp với sơ đồ quấn dây motor 3 pha của động cơ đó.

Sơ đồ quấn dây motor 3 pha 24 rãnh

Lấy mẫu để tiến hành vẽ sơ đồ điện động cơ điện 3 pha đo được 380V, tốc độ đồng bộ là 3000 vòng/ phút (2p = 2). Ta có: Z1 = 24 rãnh theo kiểu quấn đồng khuôn.

Ghi số thứ tự từ 1 đến 24 vào trong các rãnh ở stato, lấy các đầu vào như sau: pha A ở rãnh số 1 và pha B ở rãnh số 9 còn pha C ở rãnh số 17, ta có:

• Pha A là: 1 x 11 2 x 12 24 x 14 23 x 13 -> cuối X.
• Pha B là: 9 x 19 10 x 20 8 x 22 7 x 21 -> cuối Y.
• Pha C là: 17 x 3 18 x 4 16 x 6 15 x 5 -> cuối Z.

Dùng sơ đồ số đã lấy mẫu ở trên để vẽ sơ đồ quấn dây motor 3 pha 24 rãnh, còn các dây cuối đấu nối theo hình sao.

Sơ đồ quấn dây motor 3 pha 36 rãnh

Lấy mẫu để tiến hành vẽ sơ đồ điện của động cơ 3 pha, chúng ta sẽ đo được 380V tốc độ đồng bộ, tức là khoảng 1500 vòng/ phút (2p = 4). Ta có: Z1 = 36 rãnh theo kiểu quấn đồng tâm.

Ghi số thứ tự từ 1 đến 36 vào trong các rãnh ở stato, sau đó lấy các đầu vào: pha A ở rãnh số 7, còn pha B ở rãnh số 13 và cuối cùng là pha C ở rãnh số 19, ta có:

• Pha A là: 7 x 18 8 x 17 9 x 16 25 x 36 26 x 35 27 x 33 -> cuối X.
• Pha B là: 13 x 24 14 x 23 15 x 22 31 x 6 32 x 5 33 x 4 -> cuối Y.
• Pha C là: 19 x 30 20 x 29 21 x 28 1 x 12 2 x 11 3 x 10 -> cuối Z.
• Dùng sơ đồ số đã lấy mẫu để tiến hành vẽ sơ đồ quấn dây motor 3 pha 36 rãnh. Ba đầu cuối của X, Y, Z được nối lại thành hình sao.

Tương tự như cách làm trên, chúng ta có thể áp dụng với sơ đồ quấn dây motor 3 pha 48 rãnh.

>>>Xem thêm:  Chi tiết cấu tạo động cơ không đồng bộ 3 pha

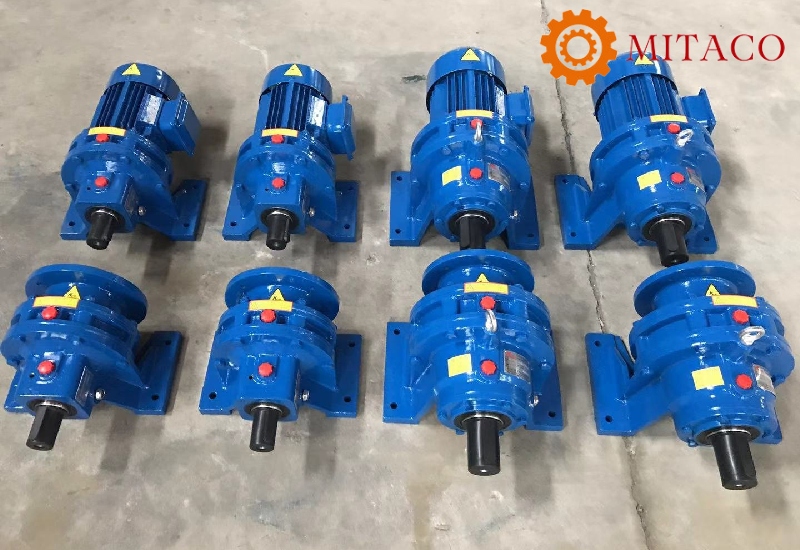

Địa chỉ cung cấp motor uy tín chất lượng

Bạn đang tìm địa chỉ cung cấp các sản phẩm motor 3 pha chất lượng, để quá trình vận hành được tốt nhất? MITACO là gợi ý hoàn hảo nhất cho bạn.

MITACO - địa chỉ cung cấp động cơ điện uy tín chất lượng, đưa ra những giải pháp tối ưu nhất về motor cho bạn. MITACO cam kết

• Đội ngũ nhân viên tư vấn, sửa chữa có đào tạo bài bản, nhiều năm kinh nghiệm trong lĩnh vực điện cơ, điện máy.
• Các sản phẩm động cơ điện đa dạng về mẫu mã (1 pha, 2 pha,  3 pha) chất lượng uy tín, có giấy chứng nhận chính hãng
• Giá cả hợp lí, dịch vụ tận tâm

Trên đây là những chia sẻ chi tiết của MITACO  về sơ đồ quấn dây motor 3 pha. Hy vọng rằng bạn đã tìm được thông tin hữu ích cho mình và lựa chọn được đơn vị cung cấp motor chất lượng.
