Cấu tạo hộp giảm tốc ZD - Các loại hộp giảm tốc ZD phổ biến nhất

03:34 09/11/2022

Trên thị trường hiện nay có đa dạng loại hộp giảm tốc. Bạn đã từng nghe về hộp giảm tốc ZD chưa? Chắc chắn không chỉ riêng bạn mà còn rất nhiều người thắc mắc về cấu tạo cũng như nguyên lý hoạt động của hộp giảm tốc ZD. Vậy, hãy cùng MITACO tìm hiểu chi tiết về hộp giảm tốc

Cấu tạo hộp giảm tốc ZD

Hộp số giảm tốc ZD là một thiết bị dùng để giảm tốc các tộc các vòng quay. Có thể hiểu đơn giản hơn, hộp giảm tốc là thiết bị trung gian giữa động cơ và các bộ phận khác trong dây chuyền sản xuất nhằm mục đích điều chỉnh tốc độ của động cơ phù hợp với yêu cầu.

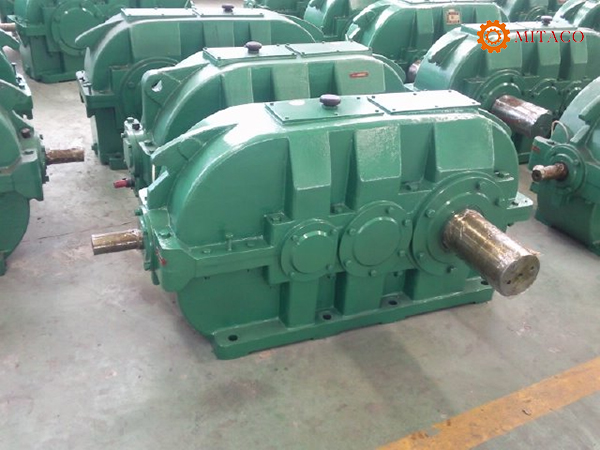

Hộp số giảm tốc

Hộp số giảm tốc

Cấu tạo hộp giảm tốc ZD gồm 2 bộ phận chính đó là

  • Cấu tạo bên ngoài gồm:
  • Động cơ điện
  • Hộp số giảm tốc
  • Trục ra hộp số
  • Rãnh cavet
  • Lỗ bắn vít ở mặt bích
  • Cấu tạo bên trong gồm:
  • Phớt chặn dầu( để đảm bảo bên trong động động cơ không bị bẩn, luôn chạy mượt mà, không bị bít tắc)
  • Bánh răng trục ra/vào
  • Vòng bi
  • Lỗ bắn vít ở mặt bích

Thông số kỹ thuật Motor ZD

Motor ZD được sử dụng phổ biến trong các loại máy móc công nghiệp hiện nay. Bởi ưu điểm vượt trội là luôn hoạt động ổn định, vòng quay siêu mượt và có lực momen lớn.

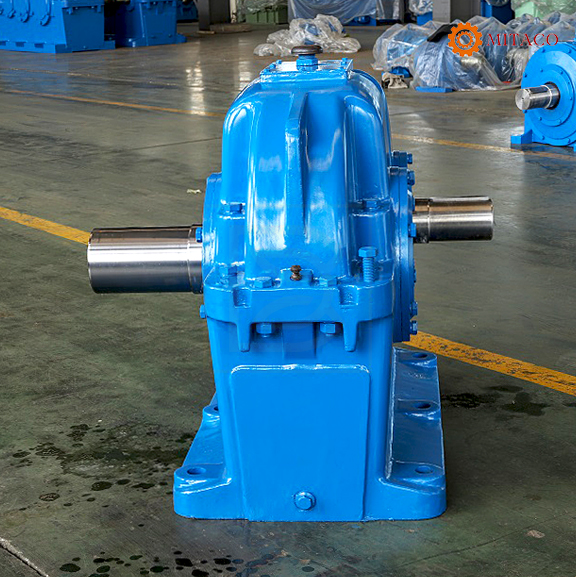

 Thông số kỹ thuật Motor ZD

Thông số kỹ thuật Motor ZD

Dưới đây là thông số kỹ thuật đáng chú ý của Motor ZD.

  • Các dòng sản phẩm: motor trục thẳng/ trục vuông, motor mini,...
  • Công suất sản xuất từ: 15 watt ~370 watt
  • Điện áp: 220v (volt), 12v/24v
  • Tốc độ motor điện: (4 pole), (2 pole)
  • Tỷ số truyền thường dùng: từ 3, 5, 15, 20,...
  • Mã hàng motor ký hiệu: IK
  • Mã hàng hộp giảm tốc: GN
  • Cấp bảo vệ động cơ: IP

Ưu điểm và ứng dụng của motor ZD

Một số ưu điểm vượt trội của hộp giảm tốc ZD:

  •  Thiết kế, cấu tạo đơn giản dễ sử dụng, dễ bảo quản và sửa chữa.

  • Độ bền cao.

  • Giải nhiệt tốt, hiệu suất cao.

  • Có thể làm việc ở trong điều kiện khắc nghiệt (mưa, nắng nóng,..)

Motor ZD được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt chuyên cho cầu trục, thiết bị nâng hạ, hộp số tời và nhiều ngành nghề khác nữa.

  • Làm máy nghiền đá, nghiền phế liệu,... nghiền các loại vật liệu cứng.

  • Kéo tàu thuyền

  • Dùng nâng đá, sắt, thép,.. trong ngành xây dựng.

  • Dùng để khai thác than ra khỏi mỏ.

  • Máy khuấy sục tạo khí oxy cho tôm,..

  • Dùng làm hệ thống cửa tự động.

  • Các thiết bị băng tải hay trộn vaccine.

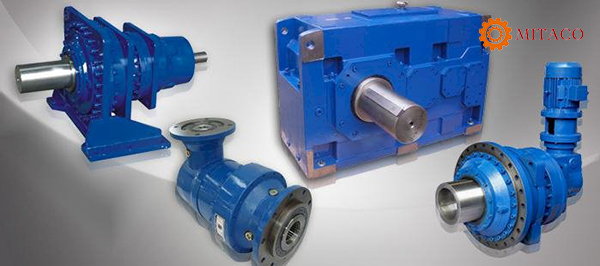

Hộp giảm tốc ZD có ứng dụng đa dạng

Hộp giảm tốc ZD có ứng dụng đa dạng

Top 5 loại Motor ZD - Motor Giảm Tốc ZD mini được quan tâm nhất

Các loại hộp giảm tốc thường dùng

Thông số kỹ thuật

Motor ZD mini

  • Các mã thường dùng: 2IK/ 3IK / 4IK / 5IK / 6IK

  • Công suất: 6W- 200W

  • Đường kính trục: 8,10,15,22 (mm)

  • Tốc độ động cơ: 1400 vòng/phút

  • Đặc điểm trục: Trục tròn ( dùng lắp máy), trục xoắn( dùng làm đầu giảm tốc)

Motor ZD mini trục thẳng

  • Các mã thường sử dụng: 2IK, 3IK, 4IK, 5IK, 6IK

  • Công suất: 30w, 40w, 60w, 90w, 120w, 140w, 200w

  • Điện áp: 220v

  • Tỷ số truyền: 3-750 lần

  • Lực momen: 40 N.m

  • Tốc độ trục ra: 90-1350 vòng/ phút

  • Mã hàng hộp số: 2,3,4(GN), 5GU, 6GU,..

Motor ZD mini trục vuông góc

  • Công suất: 60W, 90W, 120W, 140W, 180W

  • Điện áp: 1pha -220v hoặc  3 pha - 380v

  • Tỷ số truyền: 3-180 lần

  • Lực momen đến 60N.m

  • Kí hiệu hộp số: trục ra RH, trục ra RA

  • Kích thước mặt bích trục ra: 60,80,...(mm)

Motor ZD mini mặt bích

  • Các mã thường sử dụng: 2IK, 3IK, 4IK, 5IK, 6IK

  • Công suất hay dùng: 90,120,140,180(W)

  • Điện áp: 1 pha hoặc 3 pha

  • Tỷ số truyền giảm từ 3 - 750 lần

Motor ZD có phanh thắng

Khi tất cả các motor ở phía trên được thêm phanh đuôi thì chúng sẽ trở thành động cơ mini giảm tốc phanh thắng.

Thích hợp sử dụng cho các công việc khi bị ngắt điện để đảm bảo an toàn.

Một số kiểu động cơ phanh thắng:

  • Trục thẳng mã IK

  • Trục vuông góc mã RA RH

  • Mặt bích, trục thẳng.

Cách chọn hộp giảm tốc ZD

Có hai loại chế độ làm việc cho hộp giảm tốc.

  • Chế độ trọng tải vừa

  • Chế độ trọng tải nặng

Chỉ số truyền dùng cho loại một cấp này thường là: 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3

Thường dùng lắp với motor có tốc độ: 4 pole (1500 vòng), 6 pole (1000 vòng)

Để lựa chọn lại loại hộp giảm tốc có công suất phù hợp cần xác định được các tiêu chí sau:

  • Công việc là ở chế độ trọng tải thường hay nặng.

  • Kích cỡ hộp cân dùng( size)

  • Tỷ số truyền bao nhiêu? (số lần giảm tốc cần dùng là bao nhiêu?)

Cách lựa chọn motor có công việc là tải thường:

  • Cách 1: Dùng motor có công suất 70kw quay ở tốc độ 1500 vòng/phút, có trục quay ra khoảng > 300 vòng/ phút.

  • Cách 2: Dùng motor có công suất 50kw quay ở tốc độ 1000 vòng/phút, trục ra quay > 200 vòng/phút

Cách lựa chọn motor có công việc là tải nặng:

  • Cách 1: Dùng motor công suất 59kw tốc độ 1500 vòng/phút, trục ra quay khoảng > 300 vòng/ phút.

  • Cách 2: Dùng motor công suất 41kw tốc độ 1000 vòng/phút, trục ra quay  > 200 vòng/phút

Vậy nên tùy theo nhu cầu của công việc để chọn loại motor phù hợp nhé!.

Báo giá hộp giảm tốc ZD - Đơn vị cung cấp hộp giảm tốc chất lượng

Báo giá trung bình hộp giảm tốc ZD theo size được cập nhật trên thị trường:

Hộp giảm tốc theo kích cỡ (size)

Giá

Giảm tốc ZD size 15

8.700.000 - 10.400.000

Giảm tốc ZD size 20

11.700.000 - 13.800.000

Giảm tốc ZD size 25

13.880.000 - 16.400.000

Giảm tốc ZD size 30

19.100.000 - 22.600.000

Giảm tốc ZD size 35

26.700.000 - 31.500.000

Giảm tốc ZD size 40

30.900.000 - 36.400.000

Giảm tốc ZD size 45

43.500.000 - 51.300.000

Giảm tốc ZD size 50

54.200.000 - 63.900.000

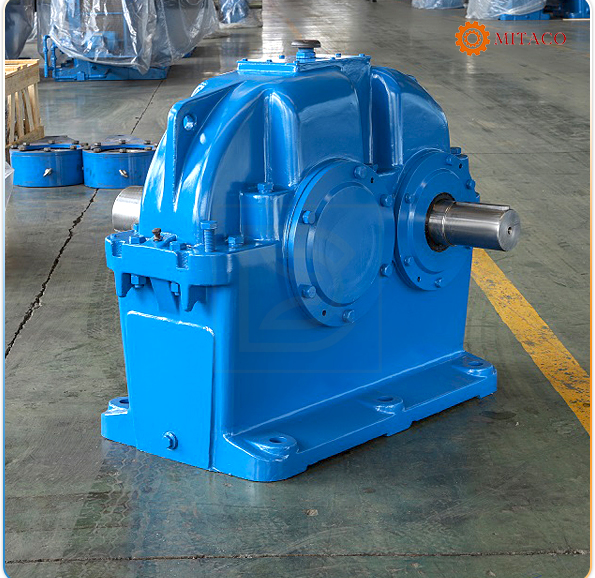

Tuỳ vào loại và size mà giá của hôp giảm tốc sẽ có sự khác nhau

Tuỳ vào loại và size mà giá của hôp giảm tốc sẽ có sự khác nhau

 Nếu bạn đang có nhu cầu mua hộp giảm tốc ZD chất lượng lượng cao, uy tín, chất lượng thì không thể bỏ qua MITACO. MITACO là đơn vị hàng đầu Việt Nam chuyên phân phối phối các laoij hộp giảm tốc đạt chuẩn. Các sản phẩm của MITACO đã được qua kiểm duyệt chất lượng chặt chẽ. Giá thành đi đôi chất lượng, hợp lý, cạnh tranh thị trên trên thị trường vậy nên bạn có thể yên tâm khi lựa chọn mua sản phẩm hộp giảm tốc ZD tại đây.

Nếu bạn có bất cứ thắc mắc nào, vui lòng liên hệ với chúng tôi để được giải đáp nhanh chóng và chính xác.
