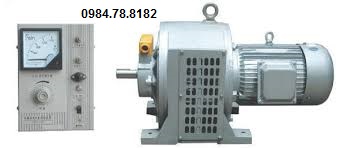

Động Cơ Điều Chỉnh Tốc Độ YCT là gì , Động Cơ VS là gì

Động Cơ Điều Chỉnh Tốc Độ YCT hay còn gọi là Động cơ VS còn gọi là motor VS là loại động cơ chỉnh được tốc độ thông qua bộ Ly hợp từ gắn ở Đầu động cơ kèm theo Bộ điều khiển VS.

Đầu của motor có khớp từ còn gọi là khớp ly hợp mà thao tác "ly" và "hợp" được thực hiện bởi từ trường một chiều của nam châm điện. Khi dòng điện DC thay đổi,  mức độ từ trường trong motor đổi dẫn đến tốc độ trục ra thay đổi .

Cấu tạo động cơ VS

Động cơ điện VS có 2 phần chính là động cơ và cuộn dây VS được điều khiển bởi bộ điều khiển tốc độ vs (VS motor controller)

Ngoài ra, còn bộ phận như trục động cơ, ống lót động cơ sơ cấp, rô to động cơ sơ cấp, stato động cơ sơ cấp,...

• Cấp nguồn 3 pha cho ĐC sơ cấp (3 pha)
• Stato động cơ sơ cấp
• Rô to động cơ sơ cấp
• Đầu ra sức điện động của máy phát tốc
• Cấp nguồn một chiều cho ĐC thứ cấp
• Máy phát tốc
• Trục chính của động cơ VSED
• Động cơ thứ cấp, cuộn dây của nam châm điện
• Phản động của nam châm điện
• Ống lót động cơ sơ cấp

Thông số kỹ thuật động cơ VS

• Tốc độ trục ra: biến đổi được 125 vòng tới 1250 vòng phút
• Chế độ làm việc S1 liên tục
• Công suất thường dùng: 1HP 075kw, 2HP 1.5kw, 3HP 2.2kw và 5HP 4kw
• Cấp chịu nhiệt của dây đồng: cấp F hoặc cấp B
• Mã khung vỏ sản phẩm: 112, 132
• Lực momen: ký hiệu là torque, từ 4.9 Nm tới 20 Nm là thông dụng
• Dòng điện ampe định mức: thường từ 3.5 A tới 15 A, tùy theo công suất
• Tốc độ motor ban đầu:  4 cực, 4 pole 1400- 1450 vòng phút (trước khi chỉnh tốc độ)
• Ký hiệu motor VS là motor YCT

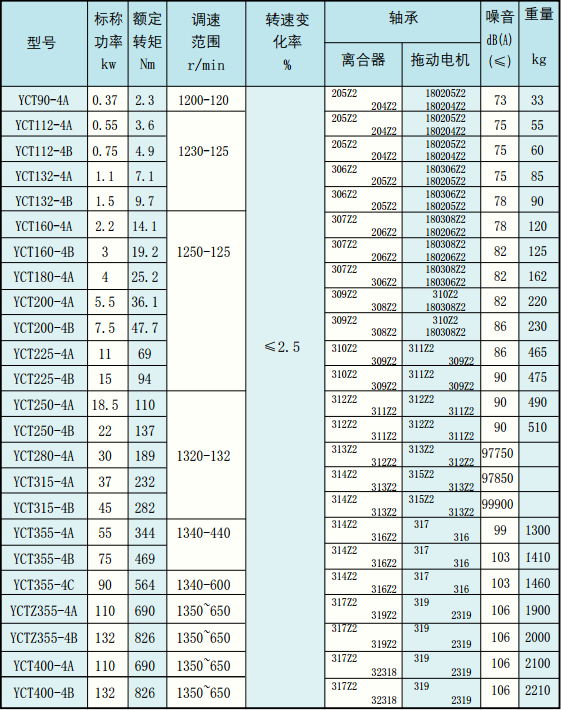

 Thông số kỹ thuật động cơ YTC Chân Đế

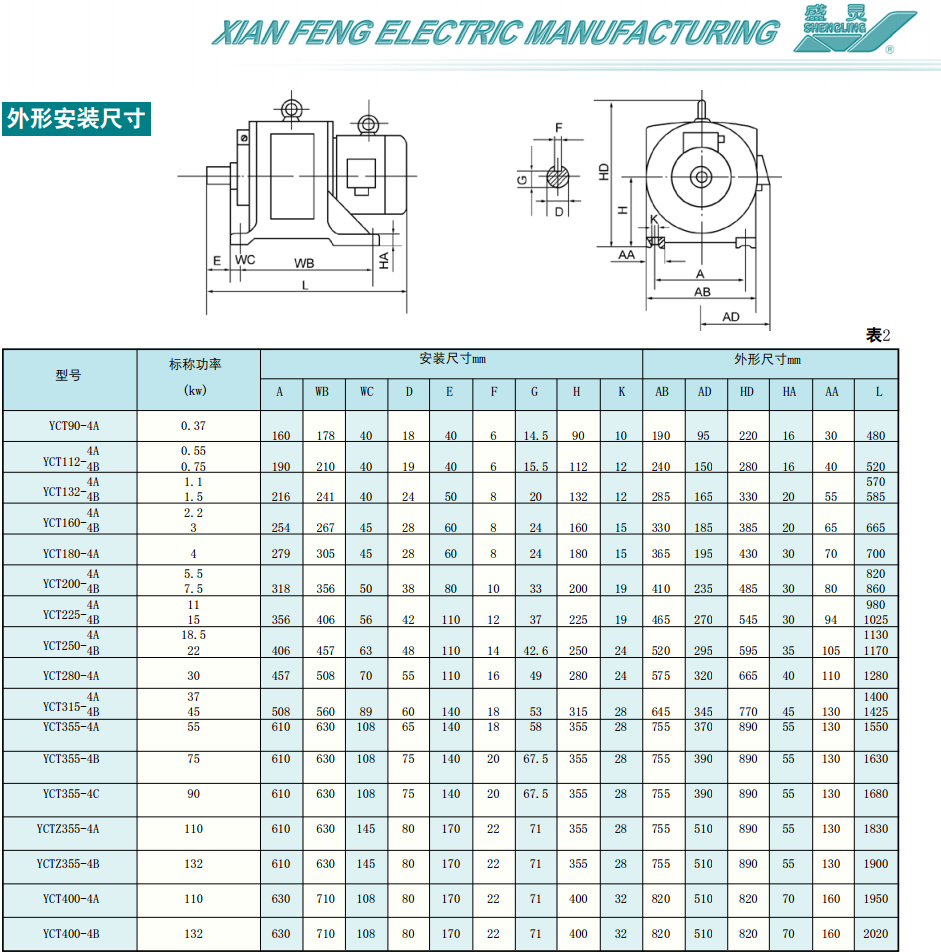

 Thông số kỹ thuật động cơ YTCL Mặt Bích

Ứng dụng của động cơ VS

• Chế tạo dây chuyền lắp ráp
• Làm máy ép nhựa, bìa, gỗ
• Làm máy in, máy vẽ, máy nhuộm mầu cho da, gỗ vải
• Làm băng truyền sản xuất khẩu trang
• Máy đột , máy dập...
