Bộ Vi Sai Độ Chính Xác Cao

Model:45DF,60DF,70DF,80DF,90DF,110DF,140DF,180DF

Vị trí : 2 vị trí , 4 vị trí, 6 vị trí  , 8 vị trí,10 vị trí,12 vị trí



BỘ VI SAI CÓ NHIỀU VỊ TRÍ

– Bộ vi sai có từ 2 vị trí ( điểm dừng ) đến 32 vị trí tùy thuộc vào từng ứng dụng, là một cơ chế cho chuyển động không liên tục, đặc trưng với mô-men truyền lớn, độ chính xác cao, hoạt động ổn định, cấu trúc nhỏ gọn, tự khóa trong quá trình định vị, kích thước nhỏ, độ ồn thấp, hiệu suất tốc độ cao và tuổi thọ cao., chuyên dùng cho các máy móc trong công nghiệp như các mâm xoay cần dừng lại tại những vị trí cách nhau 1 khoảng đều đặn và tuyệt đối chính xác với yêu cầu độ lệch cực nhỏ tính bằng 1/10 mm -> 1/100 mm.

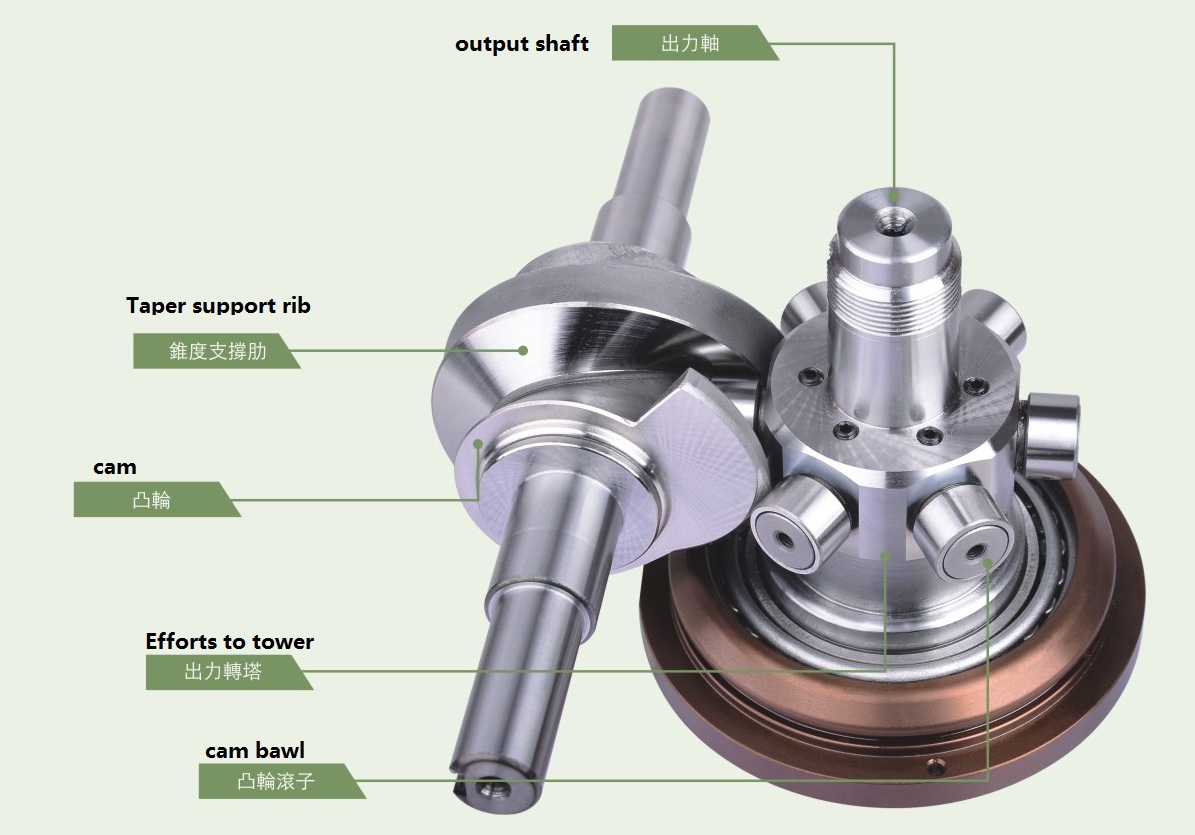

CẤU TẠO BỘ VI SAI CHÍNH XÁC CAO

Khi trục đầu vào quay, người theo dõi cam sẽ quay tháp pháo đầu ra theo một đường cong dịch chuyển nhất định trong khi lăn dọc theo bề mặt tường của sườn. Trong khu vực mà sườn song song với bề mặt cuối của cam, nghĩa là trong phạm vi tĩnh, người theo dõi quay theo trục của nó, nhưng bản thân tháp pháo không quay.

Khung sườn luôn luôn tiếp xúc với hai hoặc ba cam theo sau để cuộc cách mạng của trục đầu vào có thể được truyền đều đến trục đầu ra.

Nếu có phản ứng ngược giữa bề mặt cam của sườn thon và người theo dõi cam có thể làm hỏng bộ chỉ số cam.

Phản ứng ngược này có thể được loại bỏ hoàn toàn bằng cách xoay mặt bích lệch tâm hỗ trợ trục đầu vào và rút ngắn khoảng cách giữa trục đầu vào và trục đầu ra. Độ cứng của ổ đĩa lập chỉ mục có thể được tăng cường bằng cách điều chỉnh tải trước thích hợp trong vùng đàn hồi của người theo dõi cam và cam.

LÀM SAO ĐỂ CHỌN BỘ VI SAI CHO ỨNG DỤNG

Về cơ bản, chúng tôi cần các thông tin sau, xin vui lòng gửi đến bán hàng kỹ thuật của chúng tôi.

a, trọng lượng của tải là gì? Kích thước? Đối tượng bất thường hay đối tượng thường xuyên?

b, Vật liệu sân khấu: Thép hoặc Nhôm, or_________, Đường kính ngoài = ______ mm, Độ dày = _______ mm

c, Có bao nhiêu phân đoạn? Hay là chuyển động như thế nào?

d, Mỗi thời lượng tham quan = Thời gian quay + Thời gian định vị, _________Second = ________ + _________ giây

e, Trọng lượng vật cố: ____________ kg / chiếc

f, Ảnh, bản vẽ hoặc thông tin thêm về thiết bị của bạn

Kỹ sư của chúng tôi sẽ tư vấn mô hình phù hợp theo yêu cầu của bạn

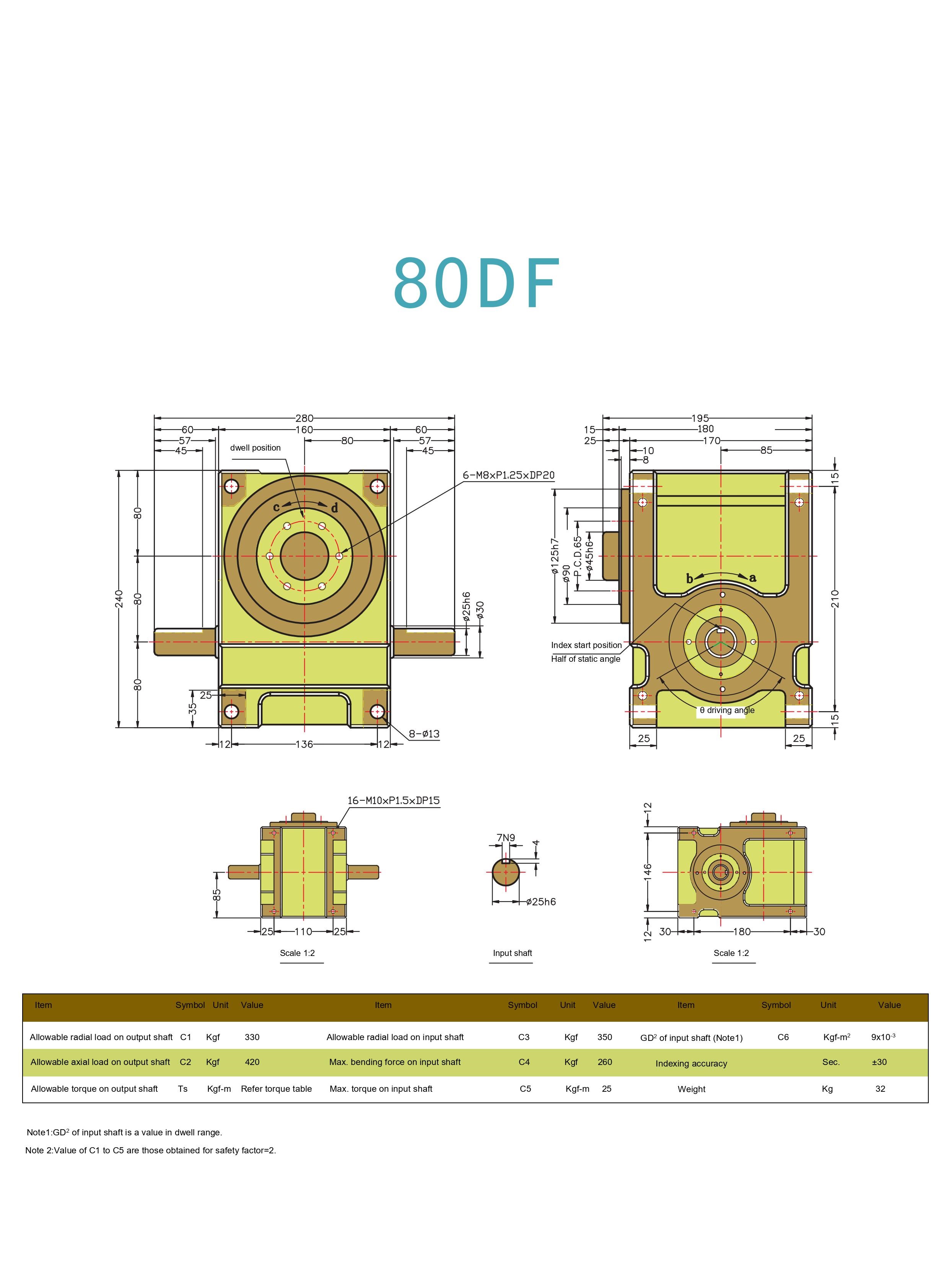

BẢN VẼ MỘT SỐ LOẠI THÔNG DỤNG

ỨNG DỤNG

Dùng cho vặn nắp chai

Dây truyền sơn , mạ

Thực phẩm , y tế...
